Descripción de producto

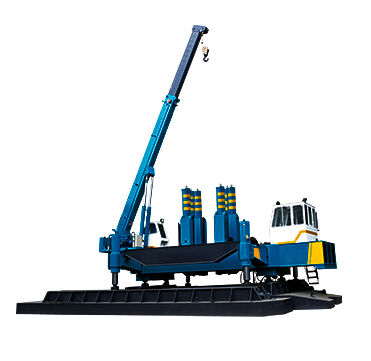

Martillador de pilotes estático hidráulico serie VY

Un potente martinete de construcción diseñado para trabajos de cimentación eficientes con tecnología hidráulica avanzada.

Descripción general del producto

El martinete estático hidráulico serie VY representa el último avance en tecnología de cimentación de pilotes. Utilizando una potente presión de aceite hidráulico, permite un prensado suave y silencioso de pilotes prefabricados para operaciones de hundimiento rápido. Este equipo ofrece fácil operación, alta eficiencia y elimina el ruido y la contaminación por gases durante la construcción.

Las ventajas clave incluyen una alteración mínima del suelo durante el trabajo de cimentación de pilotes, un control preciso sobre el alcance y la extensión de la construcción, una excelente facilidad operativa y una calidad de construcción superior. La serie VY ha obtenido una adopción generalizada en múltiples regiones, particularmente en proyectos de construcción urbana costera y renovación de cimientos de pilotes existentes.

Características técnicas únicas

El diseño avanzado del mecanismo de sujeción permite el ajuste individual de las mordazas para garantizar el área de contacto máxima con los pilotes, evitando daños a las superficies de los pilotes.
La innovadora estructura de pilotaje lateral/esquinero mejora la capacidad de pilotaje lateral y de esquina, logrando entre un 60% y un 70% de la fuerza de presión del pilotaje principal con un rendimiento superior en comparación con los sistemas colgantes tradicionales.
El sistema de mantenimiento de presión de sujeción automática garantiza una sujeción confiable del pilote y una alta calidad de construcción al reponer automáticamente el fluido hidráulico.
El sistema de estabilización de presión terminal evita la flotación de la máquina a la presión nominal, lo que mejora significativamente la seguridad operativa
Mecanismo móvil duradero con diseño de copa de lubricación que proporciona lubricación continua, lo que extiende la vida útil de las ruedas de riel
El diseño del sistema hidráulico de potencia de flujo alto constante garantiza la máxima eficiencia y rendimiento de apilamiento

Principales parámetros técnicos

Parámetro	VY128A	VY208A	VY268A	VY368A	VY468A	VY618A	VY728A	VY868A	VY968A	VY1068A	VY1208A
Máx. presión de pilotaje (tf)	128	208	268	368	468	618	728	868	968	1068	1208
Máx. velocidad de apilado (m/min)	6.9	8.9	6.9	6.8	6.1	8.7	7.9	7.4	7.4	8.1	6.7
Mín. velocidad de apilado (m/min)	1.9	1.3	0,9	1.1	0,9	1.0	0,9	0,9	0,8	0,7	0,6
Carrera de pilotaje (m)	1.6	1.6	1.6	1.6	1.8	1.8	1.8	1.8	1.8	1.8	1.8
Carrera de movimiento - Longitudinal (m)	1.6	2.2	3.0	3.0	3.6	3.6	3.6	3.6	3.6	3.6	3.6
Mover trazo - Horizontal (m)	0,4	0,5	0,6	0,6	0,6	0,6	0,7	0,7	0,7	0,7	0,7
Ángulo de giro (°)	12	12	12	10	10	10	8	10	8	8
Carrera de subida (mm)	1580	1580	900	1000	1000	1100	1100	1100	1100	1100	1100
Tipo de pilote - Cuadrado (mm)	F200-F350	F200-F400	F300-F500	F300-F600	F400-F800	-	-	-	-	-	-
Tipo de pelo - Redondo (mm)	Ф200-Ф350	Ф200-Ф400	Ф300-Ф500	Ф300-Ф600	Ф400-Ф800	-	-	-	-	-	-
Mín. Distancia de pila lateral (mm)	390	750	900	1005	1190	1610	1610	1720	1720	/	/
Mín. Distancia de la pila de esquina (mm)	1100	1400	1370	1480	1660	1785	1785	2055	2055	/	/
Grúa - Máx. peso del polipasto (t)	8	8	12	12	12	16	16	25	25	25	30
Grúa - Máx. longitud del pilote (m)	13	13	14	14	14	15	15	16	16	16	16
Potencia - Motor principal (kW)	45	45	45	74	74	111	119	135	135	135	135
Potencia - Motor de grúa (kW)	22	22	30	30	30	30	30	45	45	45	45
Dimensión total - Longitud de trabajo (mm)	8000	10000	10500	12000	12000	13800	14000	14500	14800	15200	16000
Dimensión total - Ancho de trabajo (mm)	4110	4880	6310	6488	7320	8190	8290	8530	8910	9010	9110
Dimensión total - Altura de transporte (mm)	3250	3300	3176	3146	3146	3310	3310	3400	3475	3495	3845
Peso total (t)	130	210	270	370	470	620	730	870	970	1070	1210

etiqueta:

Lugar de origen:	CHINA
Nombre de la marca:	SINOVO
Certificación:	CE/GOST/ISO9001
Número de modelo:	Serie de VY

Cantidad de orden mínima:	1
Tiempo de entrega:	EN LA ACCIÓN
Condiciones de pago:	T/T & L/C
