Descripción de producto

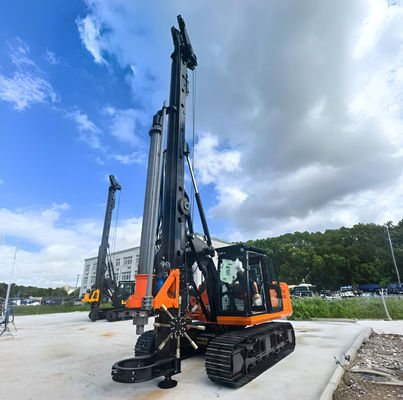

Perforadora Rotativa TR60

La perforadora rotativa TR60 es una perforadora de nuevo diseño y auto-erección que adopta tecnología avanzada de retrocarga hidráulica e integra tecnología avanzada de control electrónico. El rendimiento general de esta perforadora rotativa ha alcanzado los estándares mundiales avanzados.

Las mejoras correspondientes tanto en la estructura como en el control hacen que la estructura sea más simple y compacta, el rendimiento más confiable y la operación más fácil de usar.

Es adecuada para las siguientes aplicaciones:

Perforación con barra Kelly telescópica de fricción o entrelazada - suministro estándar
Perforación con aplicación CFA - opcional

Características y Ventajas de la TR60

La velocidad máxima puede alcanzar las 50r/min, resolviendo completamente el problema de la dificultad de rechazo del suelo para la construcción de orificios de pilotes de pequeño diámetro.
El cabrestante principal y el auxiliar están ubicados en el mástil, lo que facilita la observación de la dirección de la cuerda, mejorando la estabilidad del mástil y la seguridad de la construcción.
Se elige el motor Cummins para cumplir con los requisitos de emisión de la Fase III con eficiencia económica, respeto al medio ambiente y características estables.
El sistema hidráulico adopta el concepto avanzado internacional, especialmente diseñado para el sistema de perforación rotativa. La bomba principal, el motor del cabezal de potencia, la válvula principal, la válvula auxiliar, el sistema de desplazamiento, el sistema rotativo y la manija piloto son todas marcas de importación. El sistema auxiliar adopta el sistema sensible a la carga para realizar la distribución bajo demanda del flujo. Se elige el motor Rexroth y la válvula de equilibrio para el cabrestante principal.
No es necesario desmontar la tubería de perforación antes del transporte. Toda la máquina se puede transportar junta.
Todas las partes clave del sistema de control eléctrico (como la pantalla, el controlador y el sensor de inclinación) adoptan componentes importados de marcas internacionales famosas y utilizan conectores de aire para fabricar productos especiales para proyectos nacionales.

Perforadora Rotativa TR60

Especificaciones Técnicas

Parámetro Principal	Unidades	Parámetros
Chasis
Modelo de Motor		Weichai WP4.1 o Cummins
Potencia Nominal/Velocidad de Rotación	kW/rpm	74/2200
Ancho de la vía (margen)	mm	2500
Ancho de la zapata de la vía	mm	500
Perforación con Barra Kelly
Diámetro Máximo de Perforación	mm	1000
Profundidad Máxima de Perforación	m	21
Perforación CFA
Diámetro Máximo de Perforación	mm	600
Profundidad Máxima de Perforación	m	12
Accionamiento Rotativo
Par Máximo de Salida	kN•m	60
Velocidad de Rotación	rpm	0-55
Empuje Máximo del Pistón de Bajada	kN	80
Tirón Máximo del Pistón de Bajada	kN	80
Carrera Máxima del Pistón de Bajada	mm	2000
Cabrestante Principal
Fuerza Máxima de Tracción	kN	85
Velocidad Máxima de Tracción	m/min	50
Diámetro del Cable de Acero	mm	φ20
Cabrestante Auxiliar
Fuerza Máxima de Tracción	kN	50
Velocidad Máxima de Tracción	m/min	30
Diámetro del Cable de Acero	mm	φ16
Inclinación del Mástil
Adelante atrás	°	5
Lateral atrás	°	±4
Sistema Hidráulico
Presión Máxima de Trabajo de la Bomba Principal	MPa	30
Máquina Principal
Peso Total en Funcionamiento	t	17.5
Tamaño en estado de transporte	mm	9020x2500x3220
Tamaño en estado de funcionamiento	mm	5860x2500x10700
Barra Kelly Recomendada
Configuración de barra Kelly de fricción		MZ273-4-6
Configuración de barra Kelly entrelazada		JS273-4-6

Los parámetros cambiarán a medida que mejore la tecnología, y todo está sujeto al producto final.
