Resumen general:

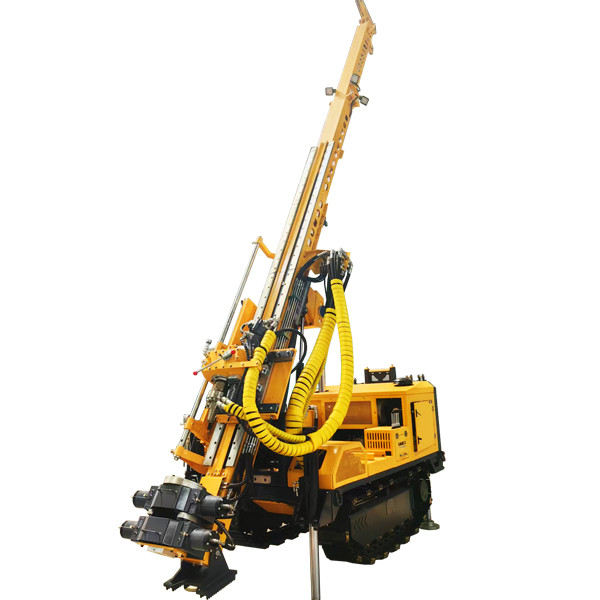

SM75 es una plataforma de perforación geotécnica de propulsión hidráulica de usos múltiples, construida sobre un chasis de vía, que ofrece funciones de perforación rotativa y de percusión / RC, adecuada para la ingeniería del suelo,perforación geotécnica, desarrollo geotérmico, exploración mineral, etc.
El mástil de perforación rotativo especialmente diseñado es compacto y plegable / telescópico.
Las pistas pesadas de alto rendimiento son controladas por control remoto para caminar, así como para levantar y bajar.
Principales características:
- Equipado con un accionamiento superior rotativo hidráulico, es capaz de perforar el núcleo o el suelo, perforar una sola tubería o perforar la línea de cable según sea necesario.
- Mediante tecnología actualizada, la plataforma es capaz de realizar pruebas de penetración estándar (SPT) automatizadas, con una profundidad de muestreo de hasta 50 metros y una profundidad de capa SPT de más de 20 metros.La frecuencia de martillos puede alcanzar 50 veces/m, y el contador automático hace la grabación de prueba instantánea.
- El sistema de mástil telescópico es capaz de perforar barras de 1,5-3 metros de largo.
- El chasis de la grúa se puede controlar de forma remota para caminar, levantar y nivelar, con una alta maniobrabilidad.
- El sistema de muestreo del suelo puede mantener el estado original de la muestra del suelo durante la realización de ensayos de inspección de SPT y gravedad.
Las opciones:
- Bomba de barro
- Sistema de mezcla de barro
- Dispositivo de muestreo
- llave automática de barra hidráulica
- Dispositivo de ensayo de penetración automático estándar (SPT)
- Sistema de perforación de circulación inversa (RC)
Datos técnicos
Capa) elel mismoy (Co)r yEl Dr y(por ejemplo)
BQ: 400 m.
NQ: 300 metros
Cuartel general 80 m
La profundidad real de perforación depende de la formación de la tierra y de los métodos de perforación.
G.el mismoa) elYo...
Peso... 5580 KG
Dimensión... 2800x1600x1550 mm
Se puede utilizar el sistema de control de velocidad.
Las barras de perforación OD 54 mm - 250 mm
Velocidad de la cabeza giratoria 0-1200 rpm
Torque máximo... 4000 Nm
- ¿ Por qué?- ¿ Qué?- ¿ Qué? - ¿ Qué?NoEs el
Potencia del motor 75 kW,
Tipo... refrigerado por agua, turbo
Control de las emisiones Unidad
Flujo de la válvula principal... 100 L/m
Presión del sistema... 21 Mpa
F: el precio- ¿ Qué?El elNoel - ¿ Qué?No- ¿ Qué?t
Volumen... 100 L
Método de enfriamiento Aire/agua
De alta resistencia a presión el cabrestante
Duración del cable: 400 m, máximo
Motor hidráulico de 160 cc
Las pinzas
Tipo...................................................... Hidráulicamente abierto, hidráulico cerrado
Fuerza de sujeción 13 000 KG
llave inglesa de barra hidráulica (opcional)
El barro bombas Unidad (o(por ejemplo)
Conducción hidráulica
Flujo y presión... 100 Lpm, 80 bar
Peso... 2x60 KG
T.las estanterías (opt- ¿ Qué?oNoa) elYo...)
Conducción hidráulica
Gradabilidad máxima 30°
Método de control... Control remoto inalámbrico
Dimensión... 1600x1200x400 mm
