Introducción del producto

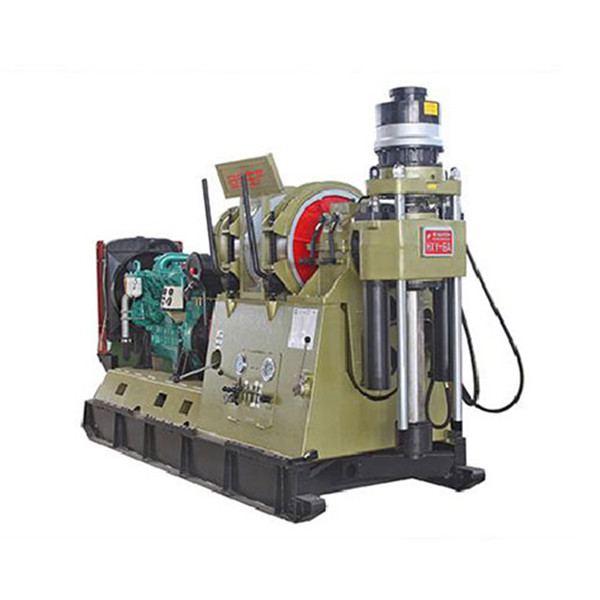

La plataforma de perforación XY-6A es un producto mejorado de la plataforma de perforación XY-6.Se han hecho mejoras significativas en el rotadorSe han añadido dos barras de guía y se ha reajustado la relación de engranajes de la caja de cambios.y la carrera del movimiento delantero y trasero del motor principal se ha aumentado de los 460 mm originales a 600 mm.
La plataforma de perforación de núcleo XY-6A se puede utilizar para la perforación de agujeros oblicuos y rectos. Tiene las ventajas de una estructura simple y compacta, una disposición razonable, un peso moderado, un desmontaje conveniente,y un amplio rango de velocidadesLa plataforma de perforación está equipada con un freno de agua, que tiene una gran capacidad de elevación y es fácil de operar cuando se levanta el freno en una posición baja.
Características técnicas
1La plataforma de perforación tiene un gran número de niveles de velocidad (8 niveles) y un rango de velocidad razonable, con un par elevado a baja velocidad.con una amplia gama de aplicaciones, adecuado para la perforación de núcleos de diamantes de pequeño diámetro, así como para cumplir con los requisitos de perforación de núcleos de aleación dura de gran diámetro y algunas perforaciones de ingeniería.
2La plataforma de perforación es ligera y tiene una buena desmontabilidad. Puede descomponerse en once componentes, lo que facilita su reubicación y es adecuada para operaciones en zonas montañosas.
3La estructura es simple, el diseño es razonable y es fácil de mantener, mantener y reparar.
4La plataforma de perforación tiene dos velocidades de marcha atrás para un manejo conveniente de accidentes.
5. El centro de gravedad de la plataforma de perforación es bajo, firmemente fijado, y el vehículo en movimiento es estable.
6Los instrumentos son completos y convenientes para observar varios parámetros de perforación.
7La manija de operación está centralizada, fácil de operar y simple y flexible.
8La bomba de lodo es accionada de forma independiente, con una configuración de potencia flexible y un diseño aeroportuario.
9De acuerdo con las necesidades del usuario, los resbalones circulares se pueden configurar para sujetar directamente la barra de perforación de cuerda para la perforación, eliminando la necesidad de barras de perforación activas.
10. el sistema hidráulico está equipado con una bomba de aceite a mano. cuando la máquina eléctrica no puede funcionar, la bomba de aceite a mano todavía se puede utilizar para entregar aceite a presión al cilindro de aceite de alimentación,levantar las herramientas de perforación en el agujero, y evitar accidentes de perforación.
11El cabrestante está equipado con un freno de agua para garantizar una perforación suave y segura durante la perforación profunda.
| 1Parámetros básicos |
| Profundidad de perforación |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Las medidas de seguridad se aplicarán en el caso de los tubos de perforación con una longitud superior a 1100 m (Φ73 mm). |
| 2200m ((NQ tubería de perforación) |
| 1600m ((HQ tubería de perforación) |
| Ángulo de rotación del eje vertical |
0° 360° |
| Dimensiones exteriores (longitud × anchura × altura) |
3548×1300×2305 mm (En pareja con motor eléctrico) |
| 3786×1300×2305 mm ((Apareado con motor diésel) |
| Peso del equipo de perforación (excluida la potencia) |
4180 kg |
| 2.Rotador (cuando esté equipado con una máquina de 75 kW, 1480 r/min) |
| Velocidad del eje vertical |
Adelante a baja velocidad |
96; 162; 247; 266 r/min |
| Avanzar a alta velocidad |
352; 448; 685; 974 r/min |
| Retroceder a baja velocidad |
Se trata de un sistema de control de la velocidad. |
| Velocidad de marcha atrás |
Se aplicará el procedimiento siguiente: |
| Viaje en el eje vertical |
720 mm |
| Fuerza máxima de elevación del eje vertical |
200 kN |
| capacidad de alimentación |
150 kN |
| Torque de giro máximo del eje vertical |
Las demás |
| Diámetro del orificio del eje vertical |
92 mm |
| 3.Lanzador (cuando esté equipado con una máquina de potencia de 75 kW, 1480 r/min) |
| Capacidad máxima de elevación de una sola cuerda (primera capa) |
85 kN |
| Diámetro del cable de alambre |
21.5 mm |
| Capacidad del tambor Capacidad de la cuerda |
160 metros |
| 4Dispositivo de movimiento del vehículo |
| Movimiento de la carrera del cilindro de aceite |
Las demás: |
| 5Sistema hidráulico |
| Presión de trabajo del sistema |
8MPa |
| Desplazamiento de la bomba de aceite de engranaje |
25+20 ml/r |
| 6.Poder de la plataforma de perforación |
| modelo |
Y2-280S-4motor eléctrico |
El motor YC6B135Z-D20Diésel |
| potencia |
75 kW |
84 kilovatios |
| velocidad |
1480 r/min. |
Se aplicarán las siguientes medidas: |
