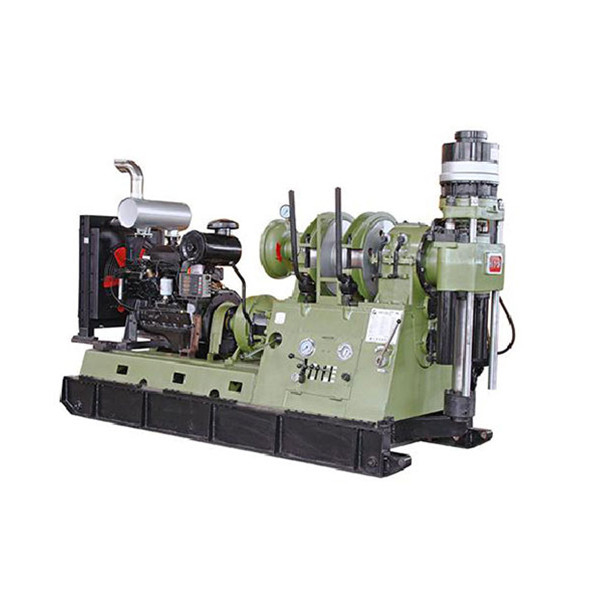

La plataforma de perforación de núcleo XY-5A se puede utilizar para la perforación de agujeros oblicuos y rectos. Tiene las ventajas de una estructura simple y compacta, una disposición razonable, un peso moderado, un desmontaje conveniente,y un amplio rango de velocidadesLa plataforma de perforación está equipada con un freno de agua, que tiene una gran capacidad de elevación y es fácil de operar cuando se levanta el freno en una posición baja.
Características técnicas
(1) La plataforma de perforación tiene un gran número de niveles de velocidad (8 niveles) y un rango de velocidad razonable, con un par elevado a baja velocidad.con una amplia gama de aplicaciones, adecuado para la perforación de núcleos de diamantes de pequeño diámetro, así como para cumplir con los requisitos de perforación de núcleos de aleación dura de gran diámetro y algunas perforaciones de ingeniería.
(2) La plataforma de perforación es ligera y tiene una buena separabilidad. Puede descomponerse en once componentes, lo que facilita su reubicación y es adecuada para operaciones en zonas montañosas.
(3) La estructura es sencilla, el diseño razonable, y es fácil de mantener, mantener y reparar.
(4) La plataforma de perforación dispone de dos velocidades de marcha atrás para facilitar el manejo de accidentes.
(5) El centro de gravedad de la plataforma de perforación es bajo, está firmemente fijado y el vehículo en movimiento es estable.
(6) Los instrumentos son completos y convenientes para observar varios parámetros de perforación.
(7) La manija de operación está centralizada, fácil de operar y simple y flexible.
(8) La bomba de lodo es de accionamiento independiente, con una configuración de potencia flexible y una disposición aeroportuaria.
(9) De acuerdo con las necesidades del usuario, se pueden configurar tirantes circulares para sujetar directamente la barra de perforación de cuerda para la perforación, eliminando la necesidad de barras de perforación activas.
(10) El sistema hidráulico está equipado con una bomba de aceite de accionamiento manual.Levante el
las herramientas de perforación en el agujero, y evitar accidentes de perforación.
(11) El cabrestante está equipado con un freno de agua para garantizar una perforación suave y segura durante la perforación profunda.
| 1Parámetros básicos |
| Profundidad de perforación |
1800 m ((Φ42 mm tubo de perforación) |
| El tubo de perforación tiene una longitud de 800 m (Φ73 mm) |
| 1800m ((BQ tubería de perforación) |
| 1500 m ((NQ tubería de perforación) |
| Ángulo de rotación del eje vertical |
0° 360° |
| Dimensiones exteriores (longitud × anchura × altura) |
3500 × 1300 × 2175 mm ((Montaje del motor eléctrico) |
| 3700×1300×2175 mm ((Motores diésel de montaje) |
| Peso del equipo de perforación (excluida la potencia) |
3420 kg |
| 2.Rotador (cuando esté equipado con una máquina de potencia de 55 kW, 1480 r/min) |
| Velocidad del eje vertical |
Adelante a baja velocidad |
98; 166; 253; 340 r/min |
| Avanzar a alta velocidad |
359; 574; 876; 1244 r/min |
| Retroceder a baja velocidad |
Se trata de un sistema de control de velocidad. |
| Velocidad de marcha atrás |
Se aplicarán las siguientes medidas: |
| Viaje en el eje vertical |
Las demás: |
| Fuerza máxima de elevación del eje vertical |
138.5kN |
| capacidad de alimentación |
93 kN |
| Torque de giro máximo del eje vertical |
5361 N · m |
| Diámetro del orificio del eje vertical |
92 mm |
| 3.Lanzador (cuando esté equipado con una máquina de potencia de 55 kW, 1480 r/min) |
| Capacidad máxima de elevación de una sola cuerda (primera capa) |
60 kN |
| Diámetro del cable de alambre |
18.5 mm |
| Capacidad del tambor Capacidad de la cuerda |
120 metros |
| 4Dispositivo de movimiento del vehículo |
| Movimiento de la carrera del cilindro de aceite |
Las demás: |
| 5Sistema hidráulico |
| Presión de trabajo del sistema |
8MPa |
| Desplazamiento de la bomba de aceite de engranaje |
20+16 ml/r |
| 6.Poder de la plataforma de perforación |
| modelo |
Motor Y2-250M-4 |
El motor diesel YC6B135Z-D20 |
| potencia |
55 kW |
84 kilovatios |
| velocidad |
1480 r/min. |
Se aplicarán las siguientes medidas: |
