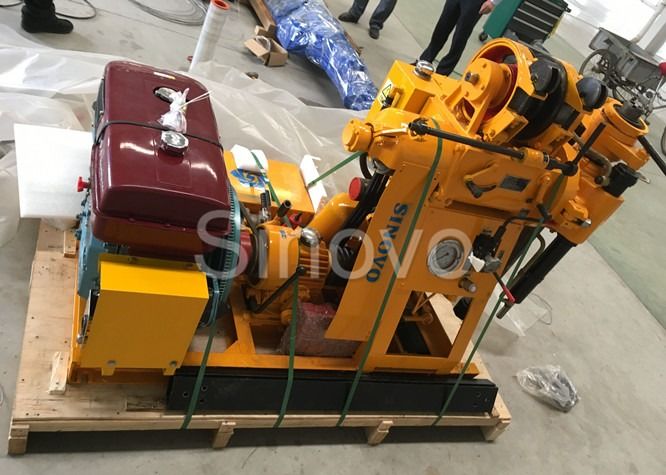

Pequeña plataforma de perforación de núcleo de husillo Sinovo para la investigación del suelo con profundidad máxima de perforación de 100 m
SINOVO Heavy Industry Co., Ltd. está ubicada en la zona de demostración de las industrias emergentes de Xianghe, provincia de Hebei,que es invertido 120 millones de RMB por Beijing SINOVO International Corp en 2010 y ocupa 48000 metros cuadradosLa empresa se especializa en la investigación, el desarrollo y la fabricación de máquinas de construcción de pilas, tales como grúas, plataformas de perforación de pozos de agua, equipos de exploración geológica, rompehielos hidráulicos.,Todos los productos han aprobado la norma ISO9001:2000, CE y GOST.

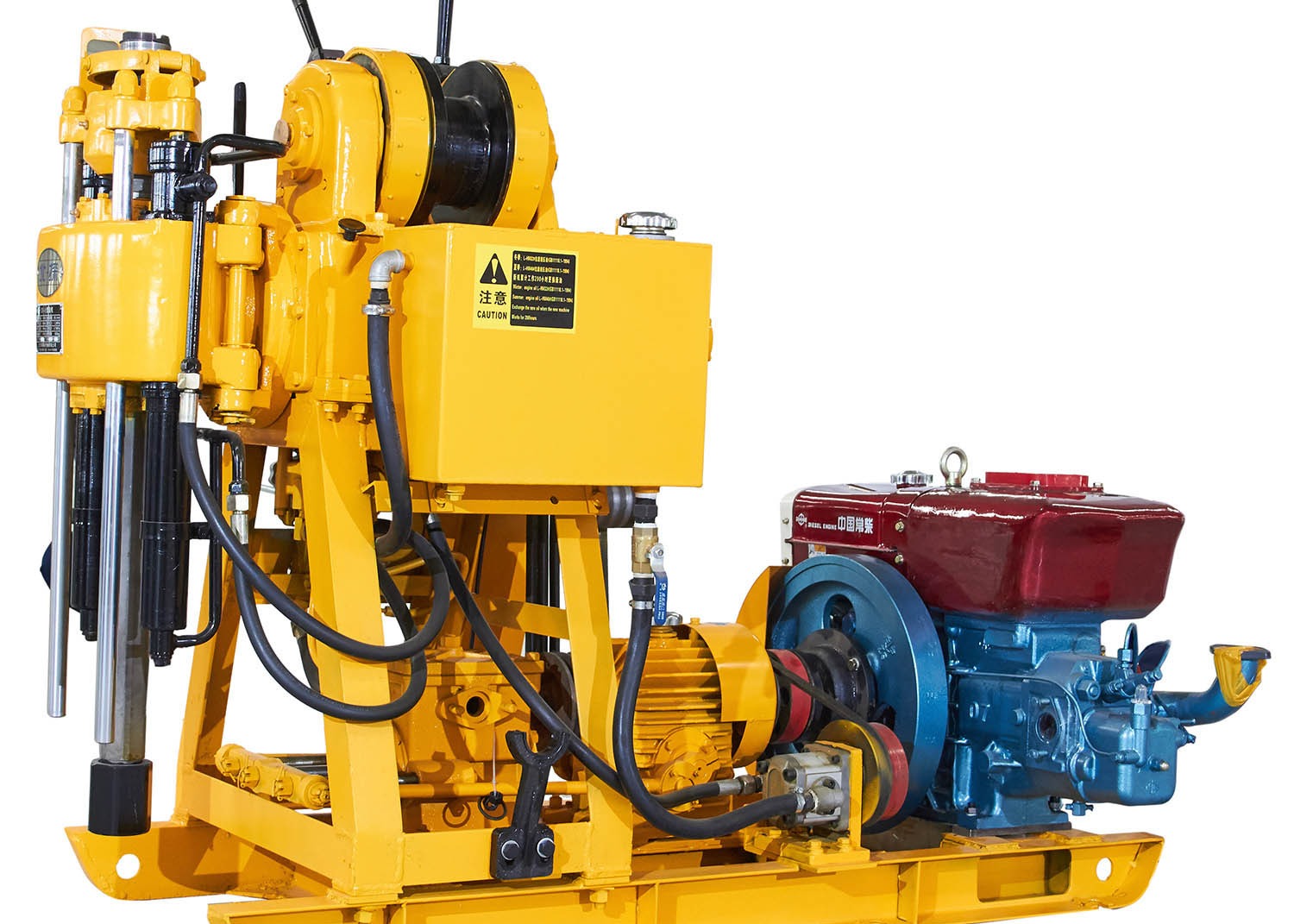

El modelo de taladro XY-1 es una especie de taladro ligero con alimentación de presión de aceite.
Rango de aplicación:
1Exploración geológica, exploración geográfica física, exploración de carreteras y edificios, perforación de agujeros para explosión, etc.
2Los trozos de diamante, trozos de aleación dura y trozos de acero pueden seleccionarse para satisfacer diferentes capas.
3Apto para las capas de arcilla de piel de silicio de 2 a 9 etapas y el curso de ropa de cama, etc.
4La profundidad nominal de perforación es de 100 metros; la profundidad máxima es de 120 metros. El diámetro nominal del agujero inicial es de 110 mm, el diámetro máximo del agujero inicial es de 130 mm.y el diámetro del orificio final es de 75 mmLa profundidad de perforación depende de las diferentes condiciones del estrato.
Características del taladro:
1La máquina está diseñada con un mecanismo de alimentación a presión de aceite con el que se ha aumentado la eficiencia de perforación y se ha reducido el trabajo manual.
2Se utiliza el mandril de upball, con una barra de conducción hexagonal, para que el mandril de reinicio pueda realizarse sin parar. Por lo tanto, se consigue una alta eficiencia de trabajo, una operación conveniente, segura y confiable.
3Es conveniente controlar el estado en el pozo con un indicador de presión del fondo del pozo.
4La bomba de agua, el motor diesel y el taladro están montados en el mismo marco, por lo que se ahorra espacio.
5El taladro tiene una estructura compacta y un tamaño reducido.ligero y fácil de desmontar, por lo que es conveniente para moverse de un lugar a otro y adecuado para su aplicación en zonas de llanura o montaña.
6. Como el tipo de bola de chuck y la varilla de conducción, puede completar la rotación sin parar mientras el husillo de relevación.
Las especificaciones técnicas:
1Parámetros fundamentales
|
Profundidad máxima de perforación
|
100 metros
|
|
Diámetro del orificio inicial
|
110 mm
|
|
Diámetro del agujero final
|
75 mm
|
|
Diámetro de la barra de perforación
|
42 mm
|
|
Ángulo de perforación
|
90°- 75°
|
|
Dimensiones generales (L X W X H)
|
1640*1030*1440 mm
|
|
Peso total (sin incluir la unidad de potencia)
|
500 kg de peso
|
2Unidad de rotación
|
Velocidad del husillo (3 posiciones)
|
142, 285, 570 rpm
|
|
Trazado del husillo
|
450 mm
|
|
Presión máxima de alimentación
|
15 kN
|
|
Capacidad de elevación máxima
|
25 kN
|
|
Velocidad máxima de elevación sin carga
|
3 m/min.
|
3. Alojamiento
|
Capacidad de elevación máxima (un solo cable)
|
10 kN
|
|
Velocidad de rotación del tambor
|
55, 110, 220 rpm
|
|
Diámetro del tambor
|
Cuadrados
|
|
Velocidad de circunferencia del tambor
|
0.42, 0.84, 1,68 m/s
|
|
Diámetro del cable de alambre
|
9.3 mm
|
|
Capacidad del tambor
|
27 metros
|
|
Diámetro del freno
|
Las demás:
|
|
Ancho de la banda de frenado
|
50 mm
|
4. Bomba de agua
|
El tipo
|
horizontal, de un solo cilindro, de doble acción
|
|
Disposición máxima ((Con motor eléctrico)
|
77 L/min
|
|
Disposición máxima ((Con motor diésel)
|
95 L/min
|
|
Presión máxima
|
1.2 Mpa
|
|
Presión de funcionamiento
|
0.7 Mpa
|
|
Diámetro del revestimiento
|
80 mm
|
|
Trazo del pistón
|
100 mm
|
5. bomba de aceite hidráulica
|
Categoría
|
Bomba de engranajes
|
|
El tipo
|
YBC-12/80 y sus derivados
|
|
Presión nominal
|
8 MPa
|
|
Flujo
|
8 ml/día
|
|
Velocidad nominal
|
Se aplicarán las siguientes medidas:
|
6Unidad de potencia
|
Tipo de motor diesel
|
ZS1100
|
|
Potencia nominal del diesel
|
10.3KW
|
|
Velocidad de rotación nominal del diesel
|
2000 rpn
|
|
Tipo de motor eléctrico
|
Se aplicará el método siguiente:
|
|
Potencia nominal del motor eléctrico
|
7.5KW
|
|
Velocidad de rotación nominal del motor eléctrico
|
1440 rpn
|
